Унифицированный ряд цифровых двухкоординатных автоколлиматоров ОПТРО-АК

Современные цифровые автоколлиматоры широко используются для точных угловых измерений. Угловые измерения высокой точности востребованы многими критическими технологиями, а также высокоточным промышленным производством, включая машиностроение, приборостроение, и, особенно, оптическое производство. Особо важными являются точные угловые измерения для технологий, связанных с разработкой и созданием систем навигации и ориентации, в том числе точных гироскопов, кодовых датчиков угла, авиационных, космических и морских систем навигации и астроориентации, а также созданием крупногабаритных оптических систем и большебазных интерферометров.

Разработан унифицированный ряд цифровых двухкоординатных автоколлиматоров со следующими характеристиками:

Параметры
Модель
ОПТРО-АК-015
ОПТРО-АК-011
ОПТРО-АК-012
Диапазон измерения, угл. мин.
± 4
± 12
± 24
Погрешность измерения, угл. сек
± 0.05
± 0.1
± 0.5
Разрешающая способность, угл. сек.
0.1- 0.001
0.1- 0.001
0.1- 0.01
Световая апертура, мм
55
50
30
Длина волны излучения, нм
650
Частота измерений, Гц
30
Минимальный диаметр отражателя, мм
Ø 10 (зеркало), Ø 30 (стекло)
Интерфейс
USB 2.0, USB 3.0
Габариты, мм
530х160х160
450х140х120
230х80х110
Масса, кг
7.5
5.4
1.5

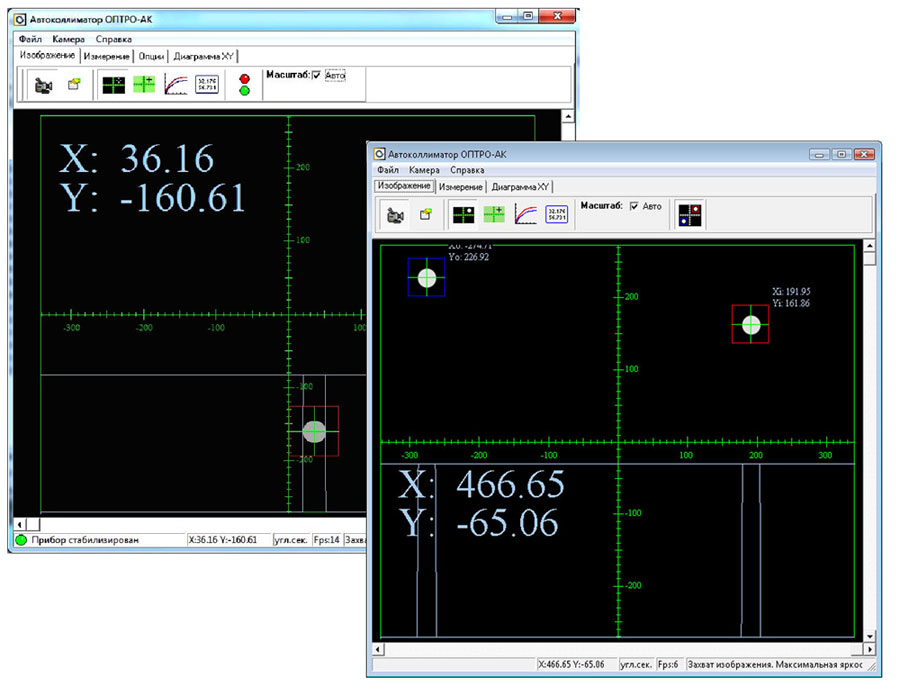

Изображение для стандартного варианта измерений с одним изображением марки
(отражение от зеркала)
Изображение для двухканального варианта измерений с двумя изображениями марки
(отражение от основного и опорного зеркал)

Двухканальный вариант используется при необходимости учета нестабильности в процессе измерений.

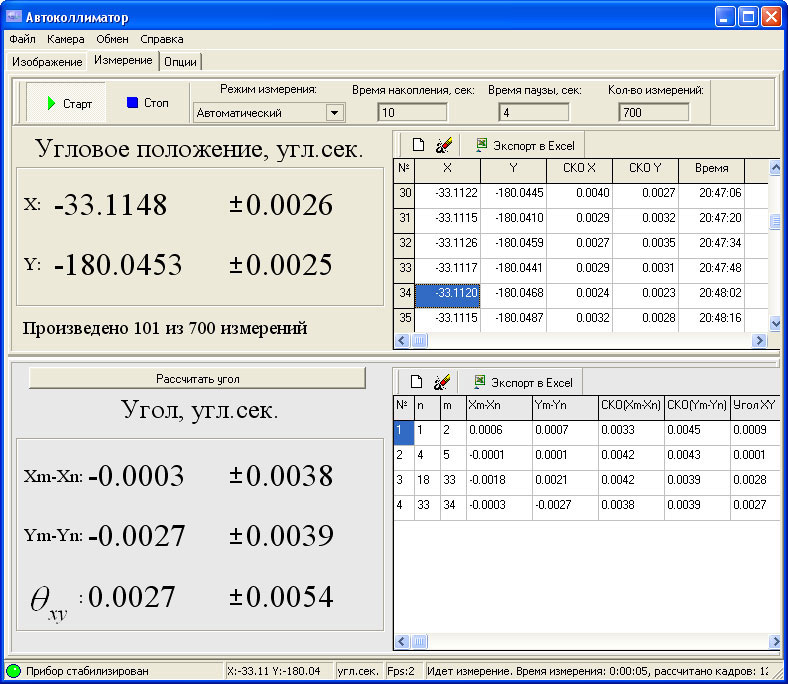

Окно «Измерения» на примере автоколлиматора ОПТРО-АК-011 показывает метрологические параметры и пользовательские возможности программы в части режимов измерения углового положения (ручной, автоматический, серийный), количества измерений, время накопления для единичного измерения и пр., а также в части вычисления углов между измеренными угловыми координатами.

Отличительные особенности Автоколлиматоров ОПТРО-АК

Новые технические решения Результат использования в приборах ОПТРО-АК
1 Новая форма марки Снижение детерминированной погрешности измерения угловой координаты в 5 раз
2 Определение координат геометрического центра изображения марки Незaвисимость от неравномерности чувствительности элементов ТВ-матрицы
3 Коррекция теплового расширения и стабилизация Повышение потребительских свойств приборов (сокращение времени подготовки прибора к измерениям)
4 Калибровка Верификация основной погрешности для всего диапазона измерения
5 Измерения с опорным каналом Повышение точности измерений в условиях нестабильности
6 Библиотека функций Возможность внешнего доступа к результатам измерений
7 Работа нескольких ОПТРО-АК в сети Возможность использования в сложных измерительных и юстировочных комплексах

Программное обеспечение ОПРТО-АК позволяет отображать на экране реальную картину автоколлимации, производить измерения углов, сохранять и анализировать полученные измерения, создавать отчеты о результатах измерений, передавать их в другие программы, использовать для управления и сбора результатов измерения другие компьютеры локальной сети.

Данные приборы обеспечивает потребности точных угловых измерений для всех научных. технических и хозяйственных приложений, включая метрологию, научные исследования и разработки, производство, испытания и обучение.
