Универсальный бесконтактный малогабаритный измеритель угла ОПТРО-ДУ

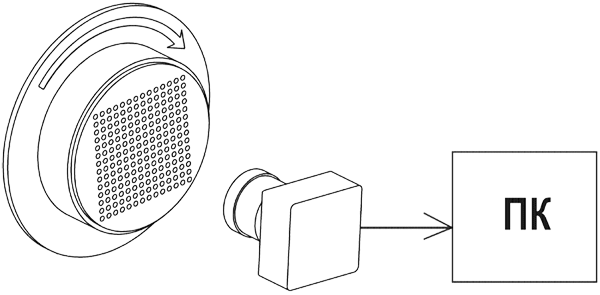

Принципиально новый универсальный бесконтактный малогабаритный измеритель угла, основан на измерении угла поворота изображения марки на светочувствительной матрице цифровой ТВ камеры путем обработки массива видеоданных с помощью ПК. Конфигурация оптической марки представляет собой двумерное множество элементов с известным расположением, например, ортогональную решетку из элементов в форме круга с относительной яркостью 1 на фоне с относительной яркостью 0.
Чем больше число элементов решетки и геометрический размер матрицы цифровой камеры, тем выше точность измерения. Размер элемента (диаметр круга) определяет точность определения координаты элемента и его уменьшение с целью увеличения числа элементов снижает точность измерений. Оптимальная совокупность параметров предполагает определенный компромисс между диаметром элементов и шагом решетки элементов.
Достоинством измерителя являются малые габариты, устойчивость к поперечным смещениям марки (вибрациям и радиальным биениям подшипника), а также низкая стоимость по сравнению с аналогами. Очевидно, что в данной схеме марка может быть расположена даже на значительном расстоянии от оси вращения ротора.
Разрешающая способность измерителя угла достигает сотых долей угловой секунды. Точность измерителя зависит от точности изготовления марки, качества оптики и размера фотоприемной матрицы.
Рабочие окна программы измерителя угла ОПТРО-ДУ
Простота конструкции и универсальность технологии позволяют создать удобную конструкцию датчика для любой углоизмерительной задачи независимо от габаритов объекта измерения и метрологических требований.
Технические характеристики ОПТРО-ДУ
1. Диапазон измерений угла 0 – 360°
2. Погрешность измерения угла – до 0.1"
3. Составные части датчика: марка – ТВ камера (или цифровой фотоаппарат) – ноутбук
4. Устойчивость к поперечным сдвигам (биениям шпинделя)
5. Возможность измерений при значительном удалении от оси вращения
6. Бесконтактный, малогабаритный
