Углоизмерительный стол (rotary table) ОПТРО-УИС-041
Углоизмерительный стол (УИС) является широко распространенным метрологическим инструментом и используется в точном машиностроении, оптической промышленности, а также для аттестации любых углоизмерительных датчиков и приборов.
Углоизмерительный стол ОПТРО-УИС-041 создан на базе стандартной поворотной платформы с шаговым приводом с использованием Измерителя угла ОПТРО-ДУ.
Режимы программного управления шаговым приводом УИС позволяют реализовать любые циклы угловых сдвигов, как равношаговых (рис. 1), так и равноугловых (рис.2).

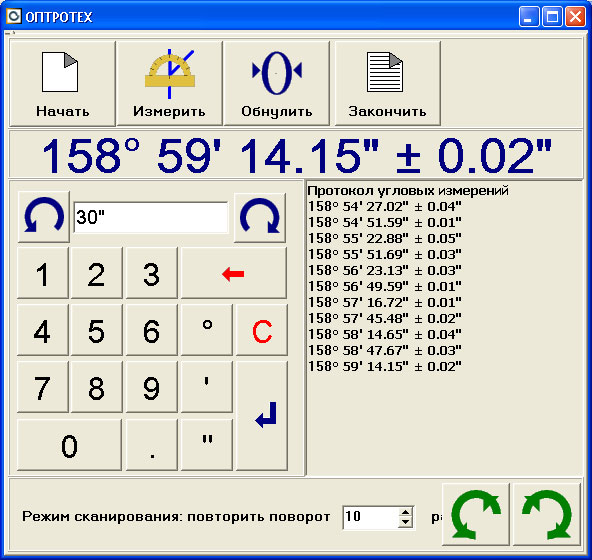

Рис. 1
Протокол равношаговых сдвигов, повторенных 10 раз и соответствующих углу поворота 30”.
Случайная погрешность измерений составляет сотые доли угловой секунды.
Погрешность измерений не превышает ± 2".
Отклонения угловых координат от номинальной величины в данном режиме составляет ± 5" и определяется угловыми ошибками червячного редуктора, обеспечивающего преобразование вращения оси двигателя в поворот платформы стола.
Рис. 2
Протокол равноугловых сдвигов, повторенных 10 раз и соответствующих углу поворота 1°. Программа обеспечивает позиционирование стола в каждой заданной точке методом итераций.
Отклонения угловых координат от номинальной величины в данном режиме не превышает погрешности измерений.
Углоизмерительный стол ОПТРО-УИС-041 позволяет совместно с автоколлиматором реализовать измерительную схему гониометра в любой лаборатории.
Технические характеристики ОПТРО-УИС-041:
1. Диапазон измерения угла 0 – 360°.
2. Дискретность выходных данных – 0.01 угл. сек.
3. Воспроизводимость измерений угла 0.05 угл. сек.
4. Погрешность измерения угла ± 2 угл. сек.
5. Погрешность позиционирования на любой заданный угол ± 2 угл. сек.
Достоинства: Низкая стоимость, малые габариты, высокая надежность.
