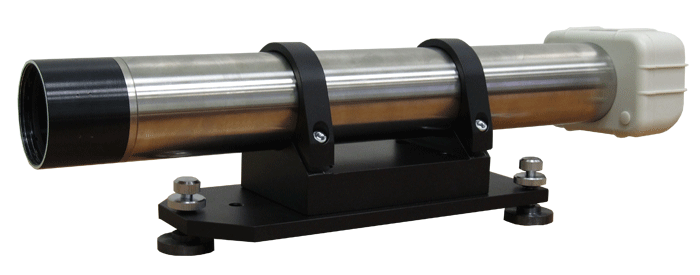

Автоколлиматор цифровой двухкоординатный ОПТРО-АК-015 (Dual Axis Ditgital Autocollimator)

Автоколлиматор цифровой двухкоординатный ОПТРО-АК-015 предназначен для прецизионных двухкоординатных измерений малых углов в научных и метрологических лабораториях, в том числе при проведении высокоточных юстировочных работ в сложных многоэлементных оптических комплексах.

Технические характеристики ОПТРО-АК-015:

• Дискретность выходных данных – от 0.1" до 0.001".
• Единицы измерения координат изображения марки – угловые секунды, мкм, мкрад, пиксели.
• Диапазон измерений угловых координат ±4' по горизонтальной и вертикальной оси.
• Средняя квадратическая случайная погрешность измерения угловой координат по каждой из осей - не более ±0.005" при цикле накопления не менее 5 сек.
• Полная погрешность измерений угловой координаты в нормальных условиях - не более ±0.05" во всем диапазоне измерений.
• Возможно использование прибора на дистанциях до 10 метров.
• Блоком обработки данных и отображения результатов измерений является ноутбук.
• Прибор поставляется со специальным программным обеспечением (ПО), работающим в операционных системах WINDOWS ХР, 7 и 8 и обеспечивающем обработку массивов видеоданных, вычисление угловых координат изображения марки, величины угла и СКО результата измерения и сохранение результатов измерений в табличные документы Microsoft Excel.
• Диаметр выходного зрачка коллиматора 55 мм.
• Фокусное расстояние 1000 мм.
• Диаметр трубы 80 мм.
• Расстояние от основания до оси объектива 100мм.
• Предел регулирования визирной оси в горизонтальной и вертикальной плоскости не менее 2°
• Габаритные размеры оптико-электронного блока не более 530х160х160 мм.
• Масса прибора 7.5 кг.
• Масса комплекта прибора в таре постоянного пользования 10 кг.

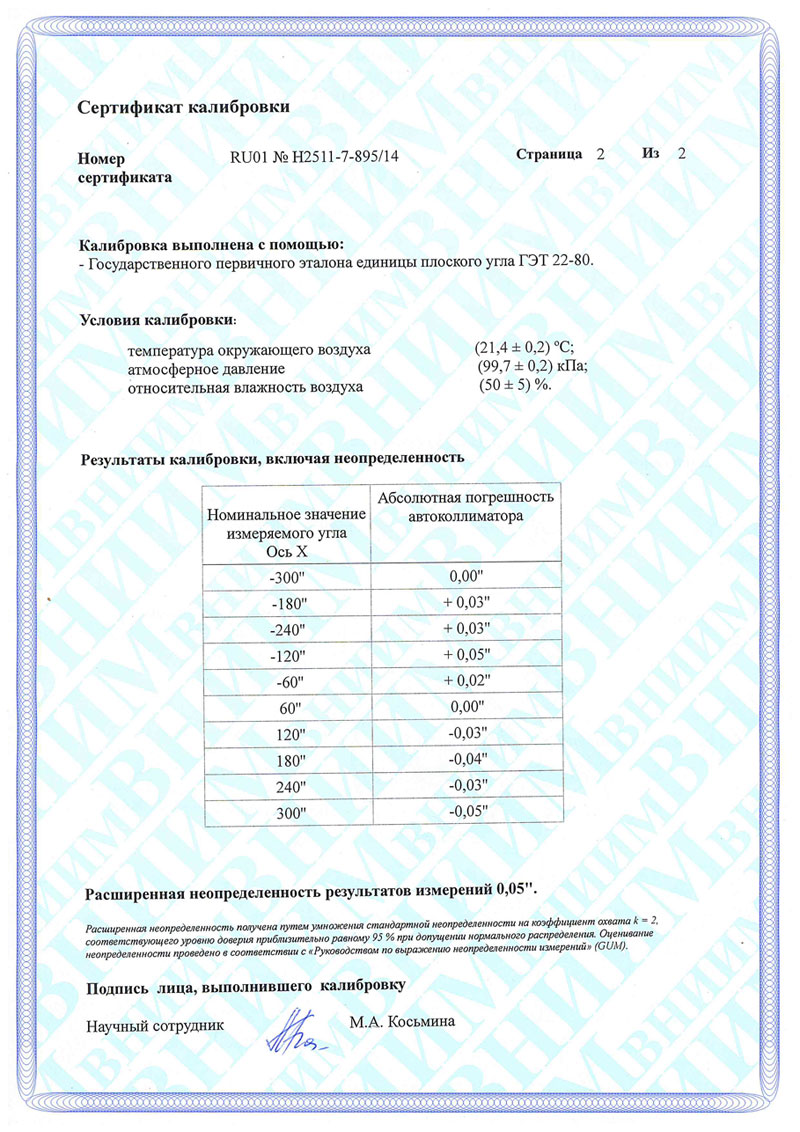

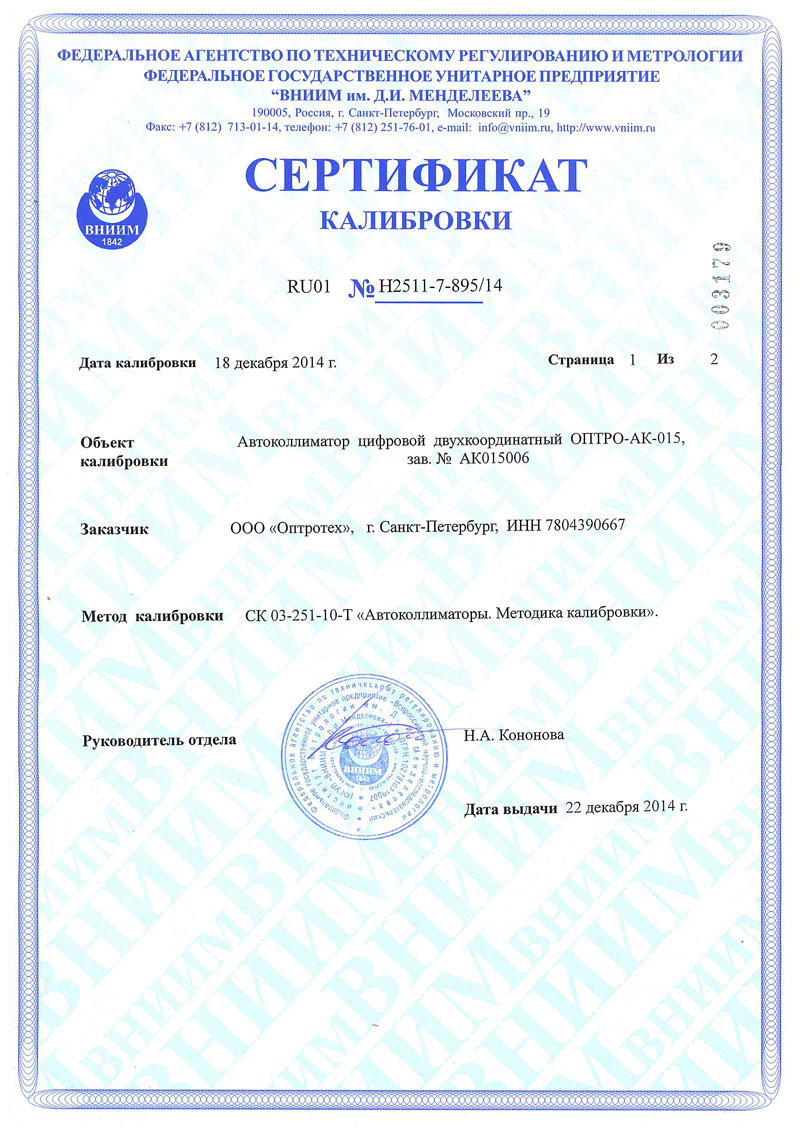

Сертификат калибровки:
