Интерферометры (Interferometers)

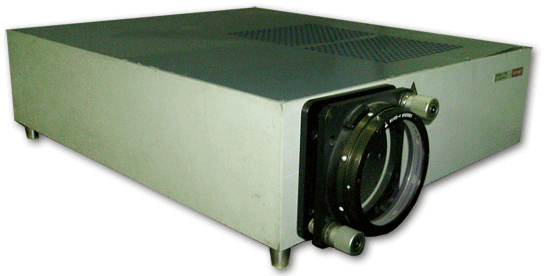

Изготавливаем под заказ интерферометры выполненные по схеме ФИЗО и предназначенные для бесконтактного измерения формы оптических поверхностей. Интерферометры ФИЗО используются как для контроля отклонения от плоскостности деталей с диаметром до 300мм, так и для измерения параметров отклонения от сферичности сферических поверхностей, а также для проведения других работ, связанных с анализом деформации волновых фронтов.

Спецификация :

Диаметр детали - от 10 до 100 мм (по требованию - до 300 мм)

Точность – λ/20 (P-V)(при визуальном контроле)

Амплитуда измеряемых аберраций (P-V) - до 10λ

Источний излучения – HeNe-лазер

Длина волны источника излучения - 0.632 мкм

Визуализация интерференционной картины - ПЗС камера+монитор или компьютер.

При использовании компьютера возможно обработка интерференционной картины с помощью программного обеспечения. Программное обеспечение позволяет обрабатывать как интерференционные картины в реальном времени, так и сохранённые .bmp файлы. При этом точность обработки интерферограмм составляет λ/400. Результаты обработки представляются в виде коэффициентов при полиномах Цернике, а также в виде P-V и RMS, 2D и 3D распределения фазы

Процесс обработки включает:

Регистрацию интерференционной картины (или загрузку из .bmp файла)

Определение размеров исследуемой области

Фильтрацию, позволяющую исключить ложные экстремумы и шумы

Определение экстремумов

Восстановление фазы согласно координатам экстремумов, разложение по полиномам Цернике, вычисление P-V, RMS.

На основании полученной информации производится отображение результатов измерений в удобной для потребителя форме с возможностью формирования протокола измерений.

На основе базовой модели по требованию заказчика возможно изготовление специальных аппаратно-программных комплексов для высокоточного контроля оптики в глубоком ультрафиолетовом диапазоне (248нм) и контроля оптики среднего инфракрасного диапазона (8-14мкм).

Возможна поставка различных интерферометрических насадок и аксессуаров для интерферометров.
