Измерение и коррекция дисторсии в задачах координатных измерений на CCD-камере

Измерение и коррекция дисторсии в задачах координатных измерений на ПЗС-матрице

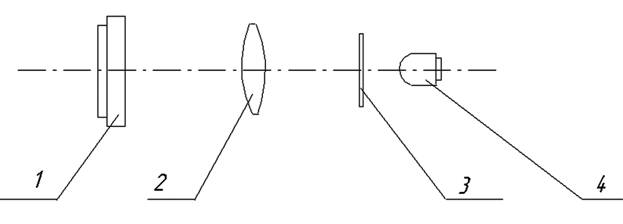

Оптическая схема 1 – ПЗС – матрица, 2 – объектив (фокусное расстояние f = 20 мм), 3 – фотошаблон с объектом, 4 – светодиод

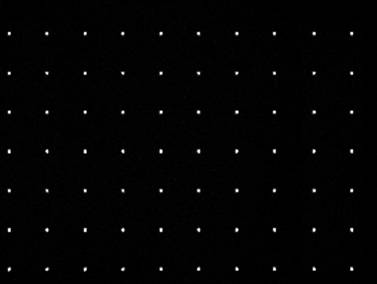

Совокупность точечных изображений на ПЗС матрице для исследования стабильности положения координат точек относительно решетки отсчетов (матрица точек 10х7).

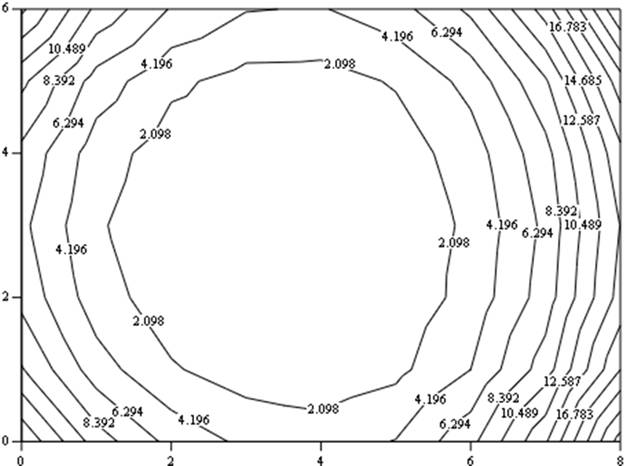

Отклонение координат точек от расчетного вследствие дисторсии, представленное в форме изолиний (с шагом 2.1 мкм)
