Измерение диаметра и геометрии прецизионных шариков

Методика позволяет проводить бесконтактные измерения диаметра шариков методом сравнения с эталоном. При измерении эталона производится определение цены пиксела, которая в дальнейшем используется при рабочих измерениях.

Рис.1
Изображение шарика в ПЗС- камере
(Модельное изображение на матрице 100х100)

Рис.2.
Выделение контура линии окружности после выполнения
дифференцирования по 2 направлениям.

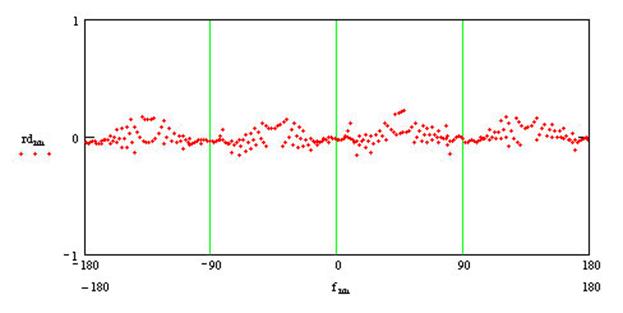

На графике представлены отклонения точек изображения окружности от координат, соответствующих уравнению

По оси Х – значения угла от -180 до + 180⁰. Среднее значение по всей совокупности точек составляет 1*10^-6.

Радиус окружности R = 37.03975

Координаты центра окружности
x_c = 52.73784
y_c = 53.23058

Значения указаны в пикселах.

Спектральный анализ отклонений позволяет определить полный спектр геометрических искажений формы окружности по амплитудам и фазам гармоник.
