Измерение ширины линии в оптическом и атомно-силовом микроскопе в задаче метрологического контроля фотошаблонов

Измерение ширины линии в оптическом и атомно-силовом микроскопе в задачах контроля фотошаблонов

 Измерение ширины линии является важнейшей метрологической задачей в микроэлектронных технологиях при контроле фотошаблонов. Определение расстояния между зонами с заданным уровнем яркости (в оптическом микроскопе), или между зонами с заданным уровнем сигнала пьезодатчика (в атомно-силовом микроскопе) приводит к значительным ошибкам. Неровность края и сложная форма переходной границы, связанная с аберрациями в оптическом микроскопе, и с конечными размерами датчика – в атомно-силовом микроскопе (см. рис.1), приводит к дополнительным проблемам при измерении ширины линии.

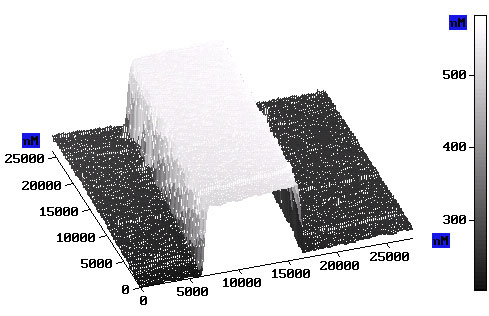

Рис.1.
Распределение сигнала датчика по глубине для линии фотошаблона
(хром на стекле) шириной 10 мкм в атомно-силовом микроскопе.

 Чтобы исключить эти трудности, предложено использовать для точного определения ширины линии положение первого нуля в спектре изображения линии (функция sinc).

 Разработана исследовательская программа для оценки точности измерения ширины линии по данной технологии в оптическом микроскопе с ПЗС-камерой.

 Для проведения исследований синтезирована библиотека изображений с шириной линии от 0.5 до 10 мкм и различными уровнями и реализациями шума.

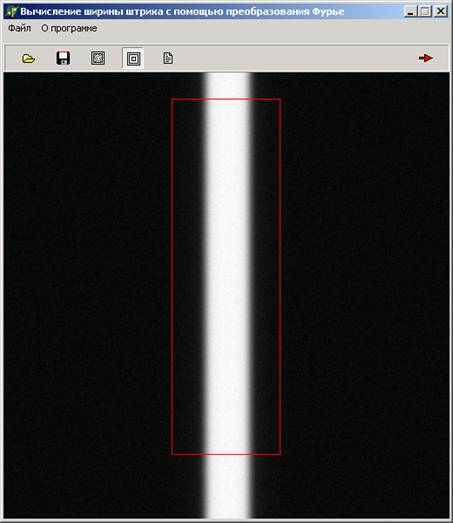

 На рис. 2 показано окно программы для ввода и анализа изображения.

Рис. 2.
Рабочее окно для ввода изображения,
выделения фона для вычисления уровня шума и выделения фрагмента штриха,
для которого производится определение ширины.

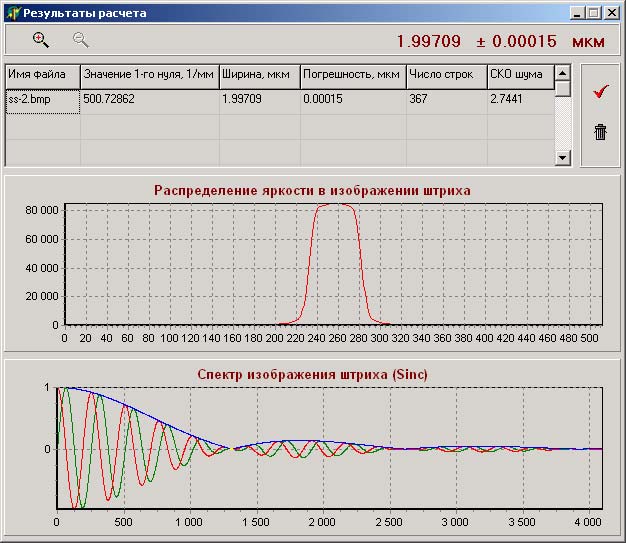

Вычисление ширины линии производится в окне на рис. 3

Точное вычисление 1 нуля функции sinc (нижний график) выполняется путем интерполяции отсчетов и использования регрессии 2 порядка для отсчетов вблизи области нуля.

В верхней части окна приведен результат измерения. Для модельного изображения линии шириной 2 мкм получен результат

1.99709 ± 0.00015 мкм.

Для данной модели погрешность измерения составляет 0.003 мкм.

Программа фиксирует также точное положение 1 нуля функции sinc  (500.72862 мм-1), число строк усреднения в соответствии с выделенным окном (367 строк) и СКО шума

Рис. 3. Окно программы для вычисления ширины линии.
